塑膠跑道工程
2018-08-22 16:07 來自: 塑膠跑道網
塑膠跑道工程是將甲組分、乙組分混合攪拌—加入催化劑—攪拌成粘稠膠料——加入圓桶攪拌機與黑膠粒攪拌均勻—用運料車運送到現場—攤鋪機鋪設底膠—噴涂表面防滑顆粒—常溫固化—測量、畫線
中文名 塑膠跑道施工 施工工藝 將甲組分、乙組分混合攪拌等 基礎檢測 檢測平整度 施工要求 接縫、配料等要求
目錄
1 基礎質量標準
2 施工工藝
3 特殊處理
4 施工要求
5 符合指標
6 緊急情況
7 基礎復驗
8 安全文明施工
基礎質量標準
瀝青基礎的質量標準：
1、壓實密度達到馬歇爾試驗密度的96%。
2、厚度允許偏差為-8%。
3、縱斷面高程允許偏差±2cm;橫坡度允許偏差為±0.5%。
4、平整度：用3m直尺在縱橫各方向檢測，允許偏差為±3mm。
5、排水坡度：橫向排水坡度為3‰—10‰，縱坡最大為1‰，保證排水(網球場單側排水)。
6、外觀：表面平整密實，不得有輪跡、裂縫、推擠、油丁、油包、離析、花白料現象。
水泥基礎的質量標準：
1、平整度：場地表面任何位置用3米直尺測量不能超過 ±3mm。
2、強度：水泥混凝土基礎層強度須在C25或以上。 3、厚度：水泥混凝土層厚度150mm。
4、排水坡度：橫向排水坡度為3‰—10‰，縱坡最大為1‰，保證排水。(網球場單側排水)
5、外觀：原漿收光，光滑適中;無空鼓、沉降、斷裂、起砂、起殼等現象。
6、保養：保養期28天或以上(濕養護不少于7天)。
施工工藝
1、清除場地內的垃圾，按上述方式進行基礎檢測并做好記錄，清掃積水，晾干后，用吹風機將場地內的塵土吹凈；把配料、攪拌場地清理好，保持配料場地膠周圍的干凈。
2、 用鋼絲刷將場地內的泥點、白灰點刷凈；
3、 用錘子、釬子將刷不掉的白灰、水泥及凸起部分處理掉，然后吹掃整個場地；
4、 取少量膠液，按比例配置好后，進行實地小試。實驗完后，根據實驗結果進行下一道工序。
5、 基礎封底，把積水部分用料找平，密實度不合格的地方用膠封。
6、 將攤鋪機標尺按需要進行調整，然后進行攤鋪施工，各處厚度應達到設計要求；
7、 待基層鋪完硬化后，放水找積水點，把積水處按上述工藝處理找平，至底膠無積水。待底膠完全硬化后，用打磨機對其表面進行打磨處理，以達到平整的要求，然后進行表面防滑噴吐。
8、 根據圖紙及設計要求，在場地內標出各種線位；
特殊處理
基礎局部出現裂縫的地方，在基礎封底前要進行處理，方法是，將基礎松動的瀝青塊清理、鏟除掉，并將縫里的垃圾清理干凈，而后用膠漿灌封。
施工要求
接縫：接縫平整美觀。修邊人員隨時檢查厚度、平整度
配料：嚴格執行公司技術部下達的工藝配方，配比準確無誤
塑膠跑道工程是指各級各類學校及專業體育場內的田徑場跑道，有標準跑道和非標準之分。
目錄
1 工程介紹
2 混合型跑道
3 透氣型跑道
4 復合型跑道
工程介紹

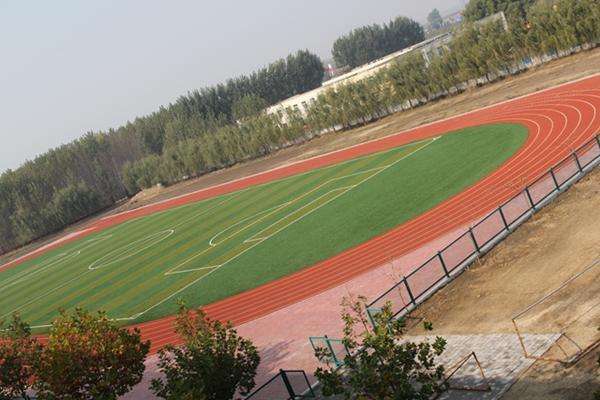

塑膠跑道工程是指各級各類學校及專業體育場內的田徑場跑道，有標準跑道和非標準之分，標準跑道是指周長為400米，半徑為36.5米（另外還有36米和37.898米兩種），非標準跑道是指根據操場用地面積形狀和大小，適當地調整操場的半徑和周長，常見的有周長為200米、300米等。
塑膠跑道工程
而塑膠跑道工程根據其施工的結構、用料可分為：
1： 預制型塑膠跑道工程 全塑型塑膠跑道工程 混合型塑膠跑道工程 復合型塑膠跑道工程 透氣型塑膠跑道工程
EPDM 塑膠跑道工程
2：預制型塑膠跑道工程和全塑型塑膠跑道工程因其無可比擬的優秀性能是專業的田徑運動場的常用類型，但其價格之高，是一般的大中小學所不能承受的；
3：混合型塑膠跑道工程和復合型塑膠跑道工程性能介于全塑型與透氣型之間，價格要略低于全塑型等塑膠跑道工程，但也比透氣型高了不少，對基礎要求較高；
4：透氣型塑膠跑道工程的性能完全可以達到GB/14833-93各項指標，而且透氣透水，施工期短，維護翻新也較容易，性價比最高，也是大中小學的首選；
EPDM塑膠跑道工程則主要用于小學或是幼兒園等非標準的跑道。
混合型跑道
混合型跑道鋪裝工藝說明:
塑膠跑道工程鋪裝施工工藝是采用三步施工法進行鋪裝的。首先在膠液中加入適量的橡膠粒，攤鋪底膠厚度為8毫米，待其固化后，在上面再鋪裝厚度為2毫米的膠液，用人工均勻地撒上紅顆粒，回收多余膠粒，最后在上面噴一層膠液。
工藝簡圖：
塑膠跑道工程 [1]
清掃場地 → 底膠配料 → 混合攪拌 → 攤鋪 → 消泡 → 固化 → 面膠配料 → 混合攪拌 → 攤鋪→ 消泡 →撒顆粒→回收膠粒→ 滾膠→ 測量畫線 → 檢測點線 → 竣工
2、鋪設工藝說明：
（1）首先檢查基礎層的平整度，對凹凸部位進行找平（如水泥砼基礎需酸洗）。
（2）底膠鋪設：
鋪設底膠之前先將地基基礎清掃干凈，準備好施工用的工具。
a) 按照工藝要求測量出施工線的位置，放好施工線。
b) 鋪設時由場地一側開始，按場地寬度一次性刮膠。
c) 刮膠時速度均勻，及時對露底、凹陷、凸起處進行補膠或刮平。
d) 成膠后，對全場進行檢查，以保證面膠鋪設的厚度。
（3）面膠的攤鋪：
a）刮膠時盡量縮短每一桶膠液的間隔時間，使成膠速度均勻一致。
b）時刻觀察膠面的厚度。
c）刮面膠，在面膠未固化前，撒上紅顆粒，待其完全固化后，將多余面膠粒清掃干凈。
d）噴膠,確保顆粒不脫落。
�。�4）工藝線噴劃：
按照現行的田徑場地設施標準準確測量出工藝線的位置，然后用聚氨酯漆噴刷。
透氣型跑道
產品特性：
1、達到國家標準。機械鋪裝、機械噴涂，平整度極佳、無脫粒現象。
2、有孔隙，可透水、透氣，彈性極好、無起泡現象。
3、 可全天候使用，耐磨性強、耐候性佳、耐壓縮性強、耐沖擊性佳、堅固耐用。
4、 價格經濟。
施工步驟：
1、場地清潔，混凝土涂底油，瀝青面批刮
2、機械鋪設底層11mm厚， 單組份膠粘劑+橡膠顆粒
3、機械噴涂面層1.5mm厚，單組份膠粘劑+EPDM顆粒，再反方向噴涂一遍。
4、跑道測量、放樣及劃標志線。
5、場地清潔及退場。
復合型跑道
以混合型底層透氣型面層結合生產的方式，既可以縮短工期，又可以不脫顆粒，降低費用。
攤鋪：攤鋪前應檢查好地基是否平整，并做相應措施，按施工順序精心鋪設，保證厚度。
修邊：接邊部位由指定技術人員修邊。在接硬邊時，應根據坡度調整，在接軟硬邊時，應對硬邊清理打磨，以保證粘接的牢固性。 （1）、基層表面處理
a、水分的排除
混凝土含水率應小于5%，否則應排除水分后方可進行涂裝。排除水分的方法有以下幾種：
通風：加強空氣循環，加速空氣流動，帶走水分，促進混凝土中水分進一步揮發。
加熱：提高水泥混凝土和其周圍空氣的溫度，加快水泥混凝土中水遷移到表層的速率，使其迅速蒸發。宜采用強制空氣加熱和輻射加熱。
b、對于PH值大于8的返堿地面，用酸洗法處理：
酸洗法（適用于油污較多的地面）：用質量分數為10~15%的鹽酸清洗水泥混凝土表面，待反應完全后，再用清水沖洗，并配合毛刷刷洗，此法可清除泥漿層并得到較細的粗糙度。
c、對于平整度較差或地基表面過于光滑大面積場地采用機械方法：用噴砂或電磨機清除表面突出物，松動顆粒，破壞毛細孔，增加附著面積，以吸塵器吸除砂粒、雜質、灰塵。對于有較多凹陷、坑洞地面，應用塑膠與細膠粒配置成膠漿或膩子填平修補。
符合指標
檢查項目 濕度 強度 平整度 PH值 表面狀況
合格指標 ≤5% >24.0MP ≤2mm/ <10 無砂無裂無油無坑
(3)、底膠鋪設
基本條件要求
（a）、施工溫度：地表溫度應該在15—45度范圍內。
（b）、混凝土濕度（地表濕度）：5%以下或按塑料薄膜法測定，薄膜下不出現水珠或混凝土表面變黑。
（c）、施工時間：選擇晴朗、無霧、相對濕度比較小的天氣。
施工步驟
（1）、按要求檢驗地基、處理地基并處理好伸縮逢。
（2）、根據設計要求和施工方案中的塑膠使用配比，配置少量的塑膠，進行攤鋪試驗，以確定施工方案和檢驗地基的處理情況。
（3）、測量溫度、濕度等參數并做好記錄。
（4）、畫好施工線作好每一天的施工計劃。
（5）、調整刮平設備的標尺，按要求刮平施工。
施工工具
1、攤鋪機一臺；2、打磨機一臺；3、噴吐機一臺；4、運料車四臺；5、其他施工小工具若干
檢驗處理
（1）、用扎錐和塞尺測量底膠厚度。
（2）、用3米直尺或大杠尺檢驗底膠的平整度，對于高出部分必須按要求打磨。
(3)、面層鋪設
a. 施工步驟
（a）、按要求檢驗底膠、處理底膠。
（b）、配置少量的塑膠，進行攤鋪試驗，以確定施工方案和檢驗地基的處理情況。
（c）、測量溫度、濕度等參數并做好記錄。
（d）、畫好施工線作好每一天的施工計劃。
（e）、調配塑膠：根據要求按甲組分乙組分混合攪拌均勻后，加入催化劑繼續攪拌均勻。
(5)、劃線
施工步驟:
（a）、按設計要求進行測量。
（b）、用墨斗、尺子等工具打好欲劃線的外形輪廓。
（c）、用密封膠帶紙在輪廓線周圍粘貼嚴實。
（d）、用刷子進行刷線工作。
（e）、對線的外觀進行仔細的修正。
緊急情況
（1） 下雨
如果塑膠場地鋪裝過程中突然發生下雨緊急情況，則立即停止配料，用預先準備好的塑料薄膜蓋好電機、攪拌器以及物料桶等，如攪拌器中有已經攪拌好的膠漿應立即將膠漿倒入料車中，當垃圾處理掉。
（2）刮風
如果鋪裝施工過程中出現刮大風緊急情況，立即停止配料、攤鋪工序，如發現有雜物刮到膠漿中或液面上，應不斷將雜物清除掉。
（3）停電
如果配料過程中發現停電現象，如能及時修復電路的應立即修復，如不能及時修復的，立即停止配料，同時通知攤鋪工序做好停工準備，如果攪拌器中有物料應當垃圾處理掉。
基礎復驗
�。�1） 重點為根據《田徑設施標準手冊》和相關規范標準對已完工田 徑場基礎進行測量、定位和質量驗收。
①基礎平整度檢測 以塑膠跑道的曲直分界線為界，直道沿橫向與縱向每 3m 標一個點，彎道以圓心點為圓心，用經緯儀每 5〃做一放射狀線，每 3m 標一個點，將 3m 直尺輕放于任何相鄰兩點之間，用塞尺測量最大局部凹陷，每組 30 個測量點，并記錄于場地平面圖上。要求平整度合格點數（塞尺讀數≤4mm）≥85以上為合格。
②基礎坡度檢測 用經緯儀自塑膠跑道分界線開始，直道每 10m 標一組點，彎道以圓心為圓心點每 15°標一組點，每組點包括第一道內沿和第八道外沿兩點，再用水準儀測量每點的標高，并計算每組兩點的高差和第一道及第八道同道上相鄰兩點的高差。要求跑道基礎橫向坡度≤1縱向坡度≤1‰。
③基本點復測 用全站儀（2〃級）測量兩個圓心和通過圓心的直徑放射線與第一、八道相關點的準確性，如果發現誤差須及時報告并作相應調整。
④基礎層質量驗收 、跑道基礎要求無明顯裂縫，表面均勻堅定，無麻面，接縫平順光 1） 滑，邊際線角清晰，無缺陷。 、經灑水或大雨后無明顯積水和波浪現象。 2） 、基礎的養護期應達到 21 天以上。 3） 、面層施工準備
安全文明施工
1、對施工人員進行安全技術交底，所有人員必須戴好安全帽，嚴格遵守甲方現場安全措施。
2、操作人員應穿軟底鞋、長衣、長褲，褲腳袖口應扎緊，必須戴膠皮手套。
3、工人應尊重監理、服從設計、嚴格執行甲方一切現場規章制度。
