,,

混合型塑膠跑道介紹

2019-09-21 13:53 　來自: 塑膠跑道網

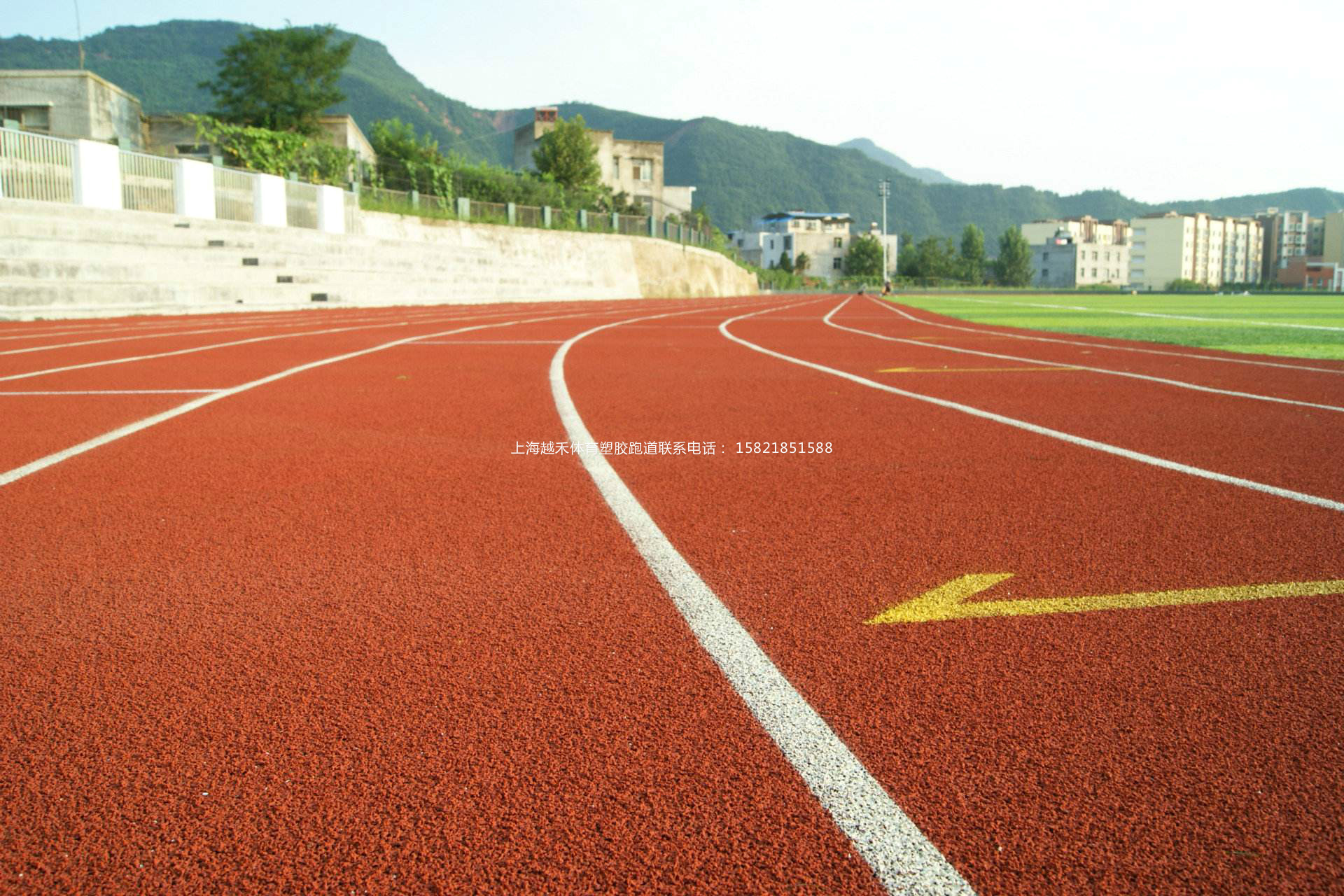

混合型塑膠跑道是一種跑道材料，選用混合結構，面層為PU顆粒或EPDM耐候性環保五顏六色顆粒，母體是全PU摻合部分橡膠顆粒。施工工藝簡略，符合世界賽事標準，標準厚度13mm。

混合型塑膠跑道特性：全天候運用，任何時節及溫差，均能保持高水準的質量，雨后可當即運用，增加運用時刻，前進場所運用率。
彈性：具有適度的彈性及反彈力，可減少膂力的消耗，增進比賽效果。
耐沖擊：適度吸收腳部沖擊力，減少運動損害，長期練習及比賽均合適。
耐候性：不會因紫外線、臭氧、酸雨的污染而褪色、粉化或軟化，并能長期保持其艷麗的色彩。
耐磨性：耐磨耗性小于2.5%，滿足各級學校長時刻，高運用頻率的需求。
耐緊縮性：不會由于田徑器材的重壓而無法恢復彈性。
抗釘力：在受力最大運用最一再的百米起跑點，也不會遭到釘鞋或起跑架損壞。
耐沖擊性：具有強韌的彈性層及緩沖層，可吸收微弱的沖擊，表面不會受損。
平坦性：施工時運用自流平材料，表面平坦，能符合特別平坦的比賽場所要求。
粘接性：特別施工處理，粘接力強，可限制水份上升，無起泡、剝離等現象。
安全性：可避免跌倒所發作的運動損害。
經濟：維護便當、節約管理費用。
色彩：專用高彈性EPDM和PU顆粒，表面色彩柔軟，顆粒狀表層，避免扎眼光線的反射，漂亮耐久，并可選用多色彩搭配。
施工技術指標
比重標明值±0.10
　　硬度（HS） 45～65
　　抗拉強度（kgf/c㎡（Mpa) 25（2.45）以上
　　撕裂強度（kgf/cm(N/mm) 10（98）以上
　　伸長率% 250以上
　　緊縮永久變形率% 35以上
　　耐磨耗性 2.5以下
　　硬度（HS）原硬度值之改動±5
　　抗拉強度（kgf/c㎡(Mpa) 老化試驗前數量之80%～150%
　　撕裂強度（kgf/cm(N/mm) 老化試驗前數量之80%～150%
　　伸長率% 200以上

塑膠跑道鋪裝
施工工藝是選用三步施工法進行鋪裝的。首要在膠液中參加適量的橡膠粒，攤鋪底膠厚度為8毫米，待其固化后，在上面再鋪裝厚度為2毫米的膠液，用人工均勻地撒上紅顆粒，回收剩下膠粒，終究在上面噴一層膠液。
工藝簡圖
清掃場所 → 底膠配料 → 混合攪拌 → 攤鋪 → 消泡 → 固化 → 面膠配料 → 混合攪拌 → 攤鋪→ 消泡 →撒顆粒→回收膠粒→ 滾膠→ 測量畫線 → 檢測點線 → 竣工
鋪設工藝說明修正
（1）首要檢查基礎層的平坦度，對凹凸部位進行找平（如水泥砼基礎需酸洗）。　（2）底膠鋪設：　鋪設底膠之前先將地基基礎清掃潔凈，準備好施工用的東西。　a) 依照工藝要求測量出施工線的方位，放好施工線。　b) 鋪設時由場所一側開端，按場所寬度一次性刮膠。　c) 刮膠時速度均勻，及時對露底、凹陷、凸起處進行補膠或刮平。　d) 成膠后，對全場進行檢查，以保證面膠鋪設的厚度。　（3）面膠的攤鋪：　a）刮膠時盡量縮短每一桶膠液的間隔時刻，使成膠速度均勻共同。　b）時刻查詢膠面的厚度。　c）刮面膠，在面膠未固化前，撒上紅顆粒，待其徹底固化后，將剩下面膠粒清掃潔凈。　d）噴膠,保證顆粒不墜落。　（4）工藝線噴劃：　依照現行的田徑場所設備標準準確測量出工藝線的方位，然后用聚氨酯漆噴刷。

上一篇：沒有了

下一篇：混合型塑膠跑道做法
